tsirkulatsiooni küttetermostat

tsirkulatsiooni küttetermostat jahutusfunktsiooniga

Tsirkulatsioonikütte termostaadil on kiire jahutamise ja kõrge efektiivsusega kütmise funktsioon ning see transportib temperatuuri reguleerimise vahendit, näiteks soojust juhtivat õli või jahutusvedelikku, suletud tsirkulatsioonimeetodil välisele seadmele, et saavutada täpne temperatuuri reguleerimine.

Kirjeldus

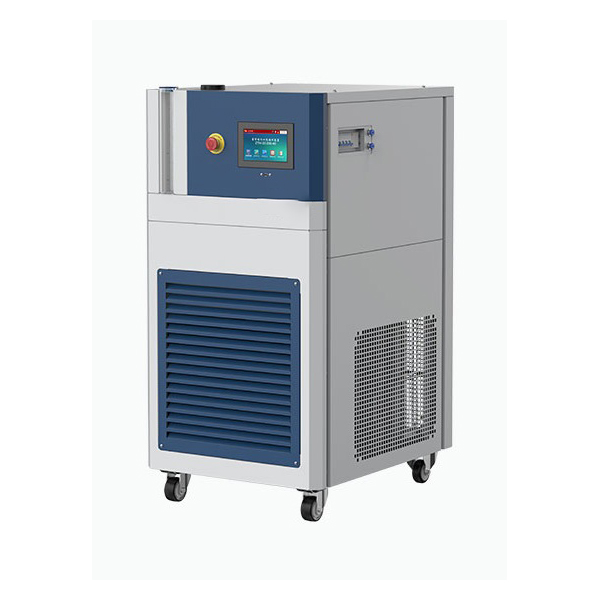

Tsirkulatsiooni küttetermostat

Tsirkulatsiooni kütte termostaat ühendab endas jahutuse, kütte, tsirkulatsioonipumba grupi ja intelligentset juhtimismooduli, pakkudes valikuvõimalusi õhkjahutusega või veejahutusega jahutusmeetodite vahel. See on ideaalne kõrge täpsusega soojusjuhtimiseks sellistes rakendustes nagu reaktsioonikatelde temperatuuri reguleerimine, uute materjalide katsetamine, kiipide kuumtöötlemine ja tööstusprotsesside temperatuuri reguleerimine. Stabiilne töö temperatuurivahemikus -40 °C kuni +200 °C, PID-programmi temperatuuri reguleerimine, andmete eksport ja kaugside funktsioonid vastavad automatiseeritud tootmise ja teadusuuringute vajadustele.

Põhifunktsioonid

  1. Lai temperatuurivahemik:Hõlmab temperatuuri vahemikku -40 °C kuni +200 °C, sobib madalatemperatuuriliste geelireaktsioonide ja kõrgtemperatuurilise krakkimise jaoks.
  2. Kõrgelt integreeritud modulaarne struktuur:Integreerib jahutus-, kütte-, tsirkulatsiooni- ja juhtimissüsteemid ühte kompaktse ja tõhusasse seadmesse.
  3. Paindlik jahutusrežiim:Toetab õhkjahutusega ja veejahutusega kondensaatorit; kasutajad valivad vastavalt kohapealsetele tingimustele.
  4. Kõrglahutusega puutetundlik ekraan:7-tolline tõeline värviline puutetundlik ekraan, intuitiivne kasutamine, andmekõvera kuvamine ja töökäigu salvestamise funktsioon.
  5. Programmeeritav temperatuuri juhtimine:Toetab 120 temperatuuri juhtimise programmi rühma, millest igaühel on 100 temperatuuri segmenti, võimaldades lineaarse ja gradiendi temperatuuri tõusu ja langust.
  6. Automaatsed kaitsemehhanismid:Ülekuumenemine, ülevool, ülekoormus, viivitatud käivitamine, kõrgepinge kaitse ja muud ohutuks tööks.
  7. Kaugside ja integratsioon:MODBUS RTU-ga ühilduv RS485-liides, ühendatav ülemiste süsteemidega (DCS, SCADA) tsentraliseeritud juhtimiseks.
  8. Paisupaagi disain:Sisseehitatud paisupaak ja vedeliku taseme seire reageerivad automaatselt soojusülekandevahendi mahu muutustele, tagades stabiilse tsirkulatsiooni.
  9. Lai kohanduvus soojusülekandevahenditega:Toetab vett, etanooli, silikoonõli ja muid vedelikke mitmesuguste rakenduste nõuete jaoks.

Süsteemi põhimõte

  1. Jahutamise põhimõte:Sisseehitatud rulliva rootoriga hermeetiline kompressor jahutab soojuskandjat kiiresti kondensaatori, kapillaarsüsti ja plaadiaurusti abil. Plaadisoojusvaheti on kompaktne ja tõhus. Õhkjahutusega tüüp kasutab ribikondensaatorit; veejahutusega tüüp kasutab koaksiaalset soojusvahetit.
  2. Kütte põhimõte:Spetsiaalne äärikuga elektriline küttekeha termilisele õlile tagab suure võimsustiheduse ja kiire reageerimise, tagades ühtlase temperatuuri jaotumise.
  3. Tsirkulatsiooni- ja paisumismehhanism:Kõrge/madala temperatuuri jaoks sobiv varjestatud pump tagab pideva keskmise voolu. 304 roostevabast terasest torustik koos isolatsiooniga takistab soojuskadu/korrosiooni. Paisupaak neelab mahu kõikumised; vedelikutaseme monitor tagab stabiilse töö.
  4. Juhtimislogika:PID-algoritm reguleerib temperatuuri väljundit reaalajas, toetab temperatuurikõvera seadistamist, fikseeritud väärtust ja programmjuhtimist. Tarkvara toetab andmete salvestamist, kõvera kuvamist, USB-eksporti ja kaugsideühendust.

Rakendusvaldkonnad

  1. Keemiliste ja farmaatsiliste reaktsioonide temperatuuri juhtimine:Kõrge täpsusega süntees, kristallide kasvatamine, ravimite vaheproduktide kontroll.
  2. Uute energiamaterjalide arendamine:akud, ülijuhtivad materjalid, süsiniknanotorude termotsükli katsetamine.
  3. Pooljuhtide ja elektrooniliste komponentide testimine:Kiipide ja trükkplaatide kiire termiline koormuskatsetamine.
  4. Vaakumsüsteemi termokontrolli tugi:Töötab vaakumkuivatamise, kondensaatide taaskasutamise ja seonduvate seadmetega.
  5. Kosmosesimulatsiooni katsetamine:Komponentide toimivuse testimine muutuvates temperatuuritingimustes.
  6. Ülikoolide ja teadusasutuste eksperimendid:Pakub kõrge täpsusega temperatuuri reguleerimist teadusplatvormidele ja usaldusväärseteks katseteks.
Tehnilised parameetrid
ringluskuumutuse termostaat jahutusfunktsiooniga
MudelHC10-4(W)HC10-10(W)HC10-12(W)
Temperatuurivahemik-40 °C kuni +200 °C
Temperatuuri stabiilsus±0,5 °C
Koguvõimsus5,7 kW11,1 kW18,6 kW
Jahutusvõimsus 200 °C juures3 kW6 kW12 kW
Jahutusvõimsus 100 °C juures3 kW6 kW8,6 kW
Jahutusvõimsus 25 °C juures2,4 kW4,5 kW5,8 kW
Jahutusvõimsus -10 °C juures1,4 kW4,2 kW4,5 kW
Jahutusvõimsus -20 °C juures1,2 kW3,2 kW3,5 kW
Jahutusvõimsus -30 °C juures0,85 kW2 kW2 kW
Jahutusvõimsus -40 °C juures0,25 kW1,1 kW1,1 kW
Küttekeha nimivõimsus3 kW6 kW12 kW
Jahutusmeetodõhkjahutus või veejahutus
KülmutusainedR404A
Tsirkulatsioonipump Voolukiirus30 l minutis45 l minutis
Tsirkulatsioonipump Surve1 bar1,4 bar
Tsirkulatsiooni liidese suurusR3/4
Soojusülekandevahendi maksimaalne viskoossus30cp
Müra tase65db
kommunikatsiooniliidesUSB, RS485
kaitseklassIP20
saastatuse tase2
Keskkonna temperatuur5 °C kuni 35 °C
Toiteallikas380 V vahelduvvool, 50 Hz, 3 faasi
Vool10,5 A2033A
Elektrilised ühendusmeetodidkolmefaasiline neljajuhtmeline süsteem
Välismõõtmed640Lx860Sx1270K mm750Wx1100Dx1420H mm750Wx1100Dx1420H mm
Kaal205 kg330 kg360 kg
