plahvatuskindel tsirkulatsioonikütte termostaat

plahvatuskindel tsirkulatsiooni kütte termostaat jahutusega

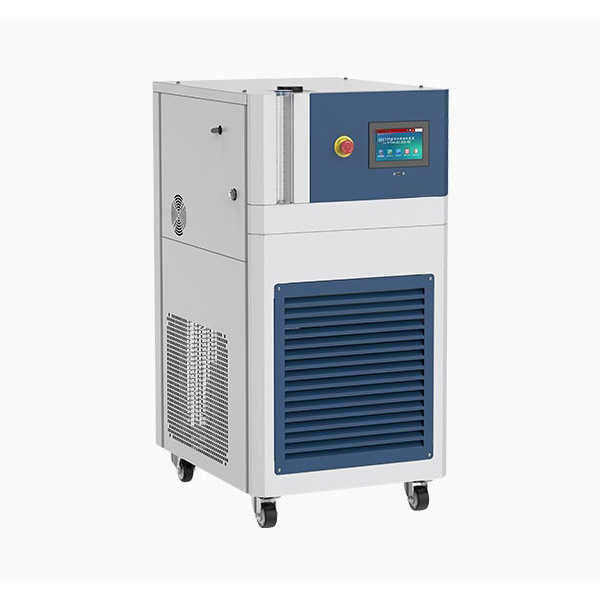

Plahvatuskindel tsirkulatsioonikütte termostaat on kõrge täpsusega temperatuuri reguleerimisseade, mis sobib kasutamiseks tuleohtlikes ja plahvatusohtlikes kohtades ning võimaldab automaatset temperatuuri tõusu ja kiiret jahutust kahepoolse reguleerimisega.

Kirjeldus

Plahvatuskindel tsirkulatsioonikütte termostaat

Plahvatuskindel tsirkulatsioonikütte termostaat on konstrueeritud ohutuks ja stabiilseks tööks ohtlikes keskkondades. Täielikult suletud tsirkulatsioonistruktuuri, rõhukindlate ja korrosioonikindlate komponentide ning plahvatuskindla elektrisüsteemiga tagab see usaldusväärse toimimise plahvatusohtlikes gaasikeskkondades ja toetab õhkjahutusega ja veejahutusega kondenseerimisrežiime.

Omadused

  1. Ehitatud ohtlikesse keskkondadesse:Kõik elektrilised komponendid, ühenduskarbid ja operatsioonisüsteemid vastavad plahvatuskindlate spetsifikatsioonidele, tagades ohutu töö plahvatusohtlikes gaasikeskkondades.
  2. Lai temperatuurivahemik:Töötab usaldusväärselt temperatuurivahemikus -40 °C kuni +200 °C, sobides nii kuumade kui ka külmade vahelduvate reaktsioonide jaoks.
  3. Integreeritud mooduldisain:Integreerib jahutuse, kütmise, tsirkulatsiooni ja intelligentse juhtimise ühte kompaktse süsteemi, tagades suurepärase sünergia.
  4. Kaks kondenseerimisrežiimi:Õhkjahutusega iseseisvaks tööks, veejahutusega tsentraliseeritud tehase jahutamiseks, mõlemad energiasäästlikud ja tõhusad.
  5. Täpne intelligentne juhtimine:Toetab fikseeritud väärtuse ja mitmeastmelist programmi temperatuuri juhtimist, sisseehitatud 7-tollise puuteekraaniga reaalajas kuvamiseks ja kõverate jälgimiseks.
  6. Võimas programmjuhtimine:Konfigureerige kuni 120 temperatuuriprogrammi rühma, millest igaüks sisaldab 100 segmenti. Toetab lineaarset temperatuuri tõusu/langust, isolatsioonisegmentide konverteerimist ja keerukaid protsessikontrolle.
  7. Tugev side ja integratsioon:RS485 ja MODBUS RTU protokolli tugi, mis võimaldab juurdepääsu DCS- ja PLC-süsteemidele kaugseireks.
  8. Mitmekordne ohutuskaitse:Ülekuumenemine, ülevool, viivitatud käivitamine, kõrgepinge alarm, termiline kaitse, rikke sulgemine ja palju muud, mis tagab tervikliku ohutuse.
  9. Stabiilne vedeliku tsirkulatsioon:Vedelikutaseme seire ja paisupaagi automaatne reguleerimine tagavad soojusülekandevedelikku stabiilsuse ja hoiavad ära lekked või tagasivoolu.
  10. Suurepärane materjalivalik:Võtmekomponentides kasutatakse roostevaba terast 304 ja polümeerseid plahvatuskindlaid materjale, mis tagavad vastupidavuse korrosioonile, rõhule, madalale ja kõrgele temperatuurile.

Tööpõhimõte

  1. Jahutusmehhanism:Kasutab rulliva rootorkompressoriga jahutust; külmutusaine läbib survestamise, kondenseerumise, drosseldamise ja aurustumise, et absorbeerida soojust ja saavutada kiire jahutamine. Kondensaatori valikud hõlmavad õhkjahutusega ribidega ja veejahutusega koaksiaalsete torude soojusvahetid.
  2. Kütte mehhanism:Äärikuga termiline õliküttekeha, mis on paigaldatud soojusülekandevahendisse kiireks, ühtlaseks ja kiire reageerimisega kütmiseks, suuteline säilitama kuni 200 °C.
  3. Vedelikuringluse põhimõte:Kõrge/madala temperatuuri taluv kaitstud pump juhib soojusülekandevedelikku suletud kiirringis. Paisupaak absorbeerib/vabastab soojuspaisumise tõttu tekkinud mahumuutused, tagades stabiilse töö.
  4. Juhtimislogika:PID-algoritm reguleerib automaatselt kütte-/jahutusvõimsust täpse temperatuuri reguleerimise tagamiseks. Toetab fikseeritud väärtuse/programmi juhtimist, ühtlast temperatuuri tõusu/langust, soojuse säilitamist ja reaalajas andmete salvestamist. Puuteekraanil kuvatakse seatud temperatuur, tegelik temperatuur, töötamisaeg ja veaolek.

Tüüpilised rakendusstsenaariumid

  1. Naftakeemia valdkonnas:Süntees, puhastamine, katalüütilised protsessid, mis nõuavad reaktsioonitemperatuuri reguleerimist ohtlike ainete käitlemisel.
  2. Farmaatsia- ja bioloogilised reaktsioonid:Tooraine süntees, fermentatsioon, kristalliseerimine GMP töökoha plahvatuskindlate nõuetega.
  3. Uue energia tööstus:Aku vananemise test, ülijuhtivate materjalide uurimine, kütuseelementide jahutamine plahvatuskindla temperatuuri reguleerimisega.
  4. Värvi-, värvainete ja tintide tööstus:Reaktori temperatuuri kontroll või kondensaatide kogumine orgaaniliste lahustite keskkonnas.
  5. Teadusuuringud/ülikoolide laborid:Katselised reaktsioonisüsteemid, mis hõlmavad süttivaid reagente, tagades personali ohutuse.
  6. Vesiniku tootmise/hoiustamise süsteemid:Vesinikuga seotud seadmete temperatuuri reguleerimine stabiilseks tööks kõrgsurve tingimustes.
Tehnilised parameetrid
plahvatuskindel tsirkulatsioonikütte termostaat jahutusega
Mudel HC20-18(W) HC20-11(W) HC20-7(W)
Temperatuurivahemik -40 °C kuni +200 °C
Temperatuuri stabiilsus ±0,5 °C
Koguvõimsus 5,7 kW 11,1 kW 18,6 kW
Jahutusvõimsus 200 °C juures 12 kW 6 kW 3 kW
Jahutusvõimsus 100 °C juures 8,6 kW 6 kW 3 kW
Jahutusvõimsus 25 °C juures 5,8 kW 4,5 kW 2,4 kW
Jahutusvõimsus -10 °C juures 4,5 kW 4,2 kW 1,4 kW
Jahutusvõimsus -20 °C juures 3,5 kW 3,2 kW 1,2 kW
Jahutusvõimsus -30 °C juures 2 kW 2 kW 0,85 kW
Jahutusvõimsus -40 °C juures 1,1 kW 1,1 kW 0,25 kW
Küttekeha nimivõimsus 12 kW 6 kW 3 kW
Jahutusmeetod õhkjahutus või veejahutus
Külmutusained R404A
Tsirkulatsioonipump Voolukiirus 45 l minutis 30 l minutis 25 l minutis
Tsirkulatsioonipumba rõhk 1,4 bar
Tsirkulatsiooni liidese suurus R3/4
Soojusülekandevahendi maksimaalne viskoossus 30 cp
Müra tase 68 65db 68db
kommunikatsiooniliides USB, RS485
kaitseklass IP20
saastatuse tase 2
Keskkonna temperatuur 5 °C kuni 35 °C
Toiteallikas 380 V vahelduvvool, 50 Hz, 3 faasi
Vool 33 20 10,5 A
Elektrilised ühendusmeetodid kolmefaasiline neljajuhtmeline süsteem
Välismõõtmed 755Wx1300Dx1795H mm 655Wx1000Dx1480H mm
Kaal 460 kg 430 kg 270 kg
